| Composante 1 |

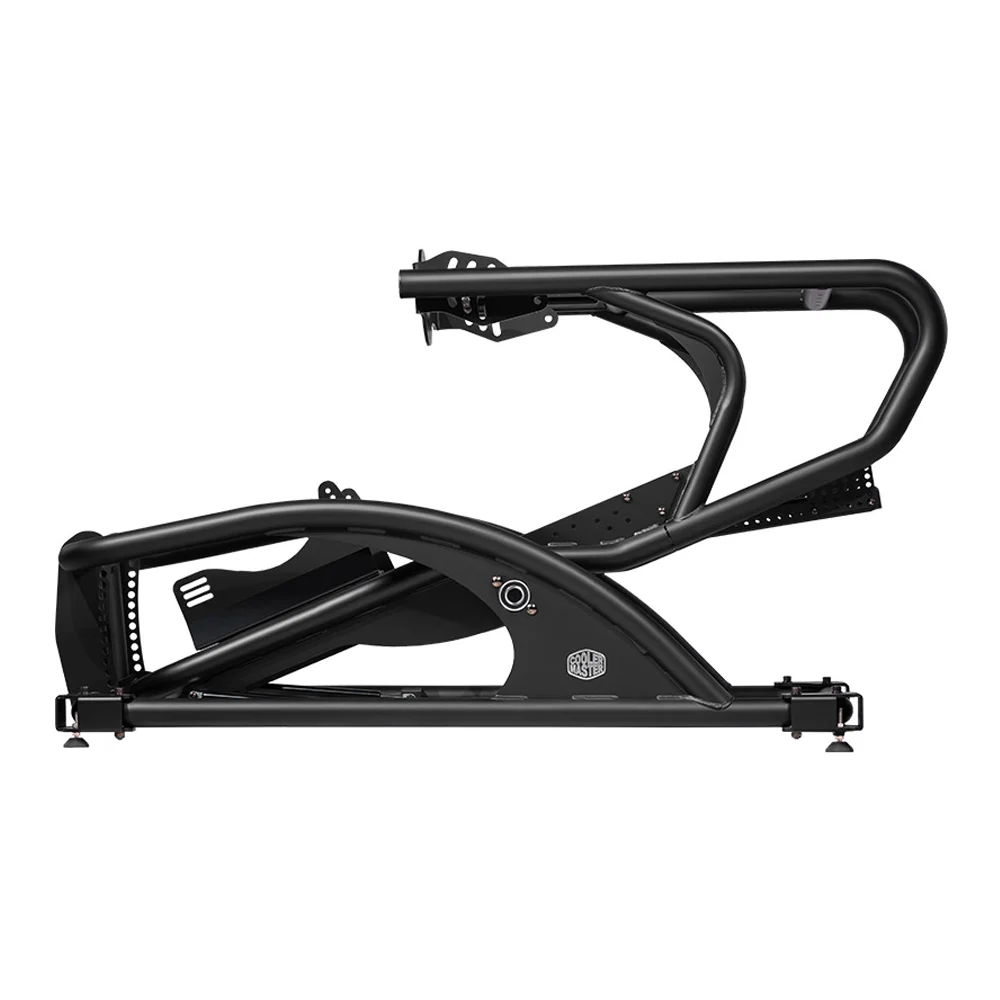

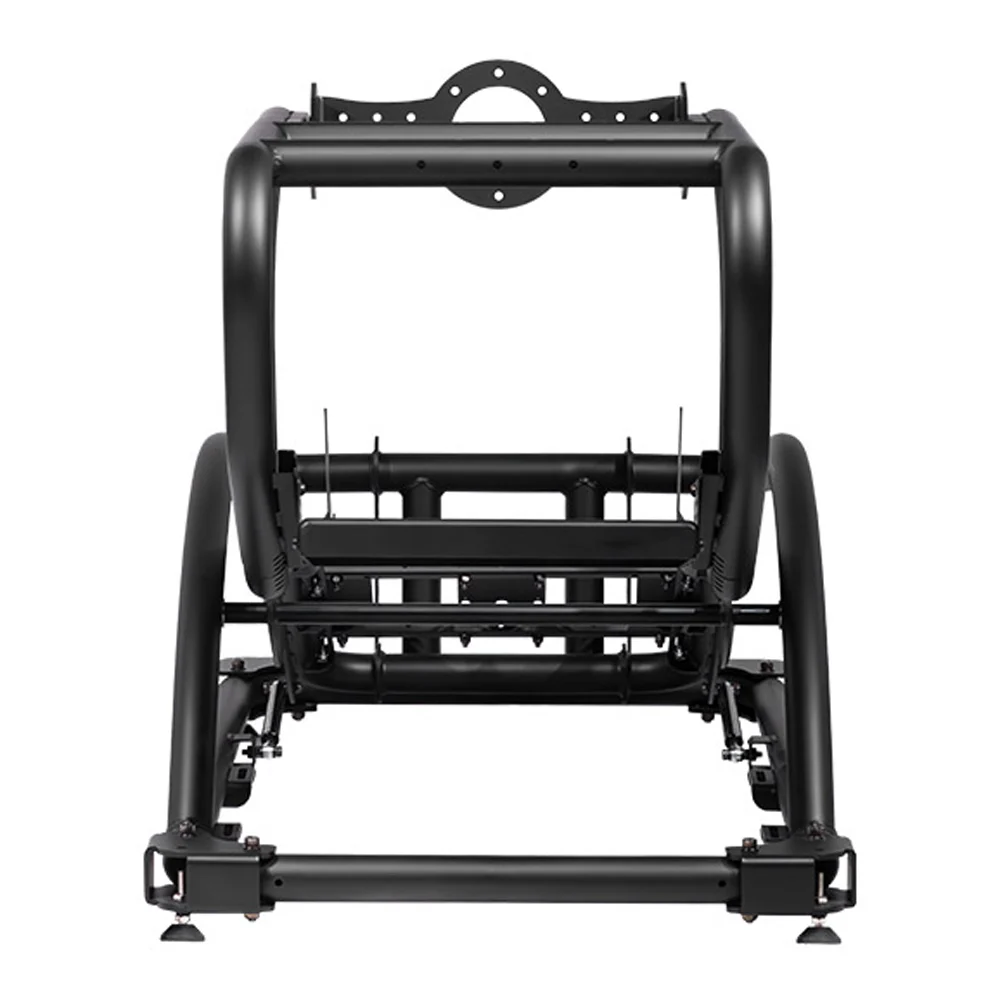

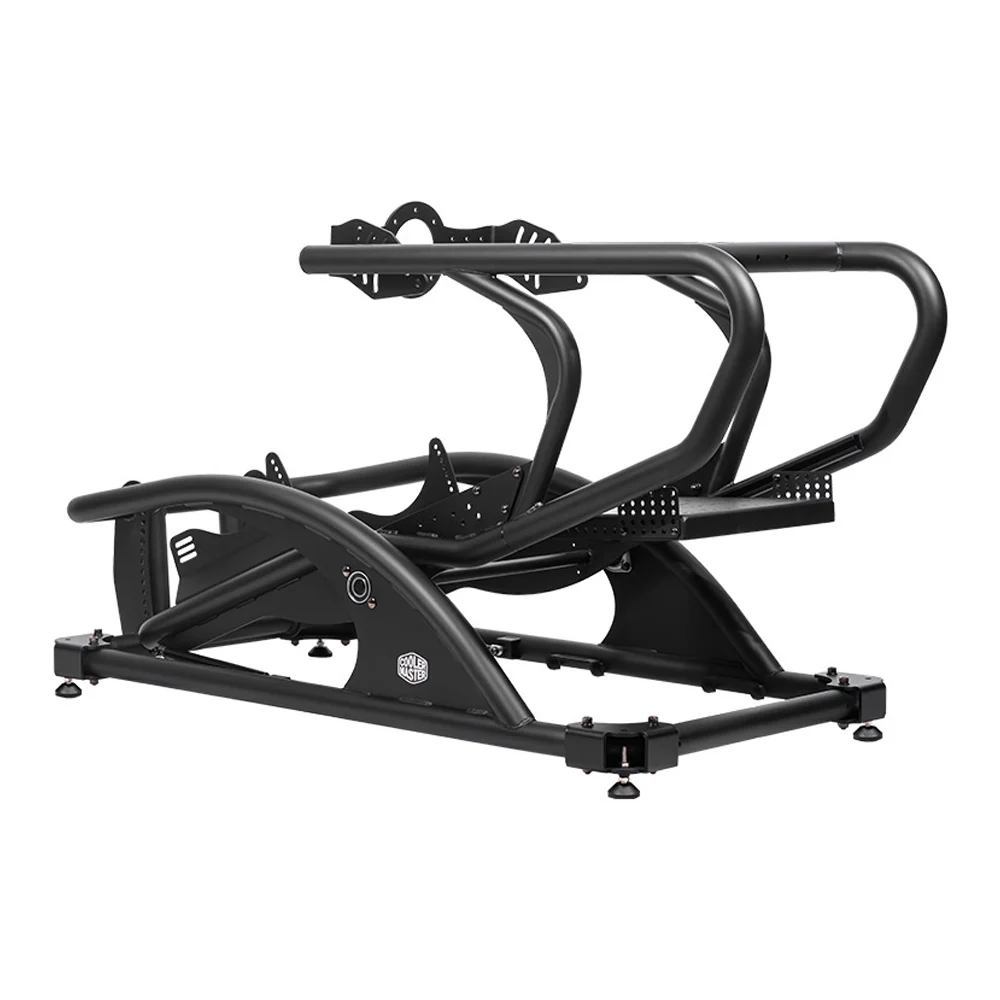

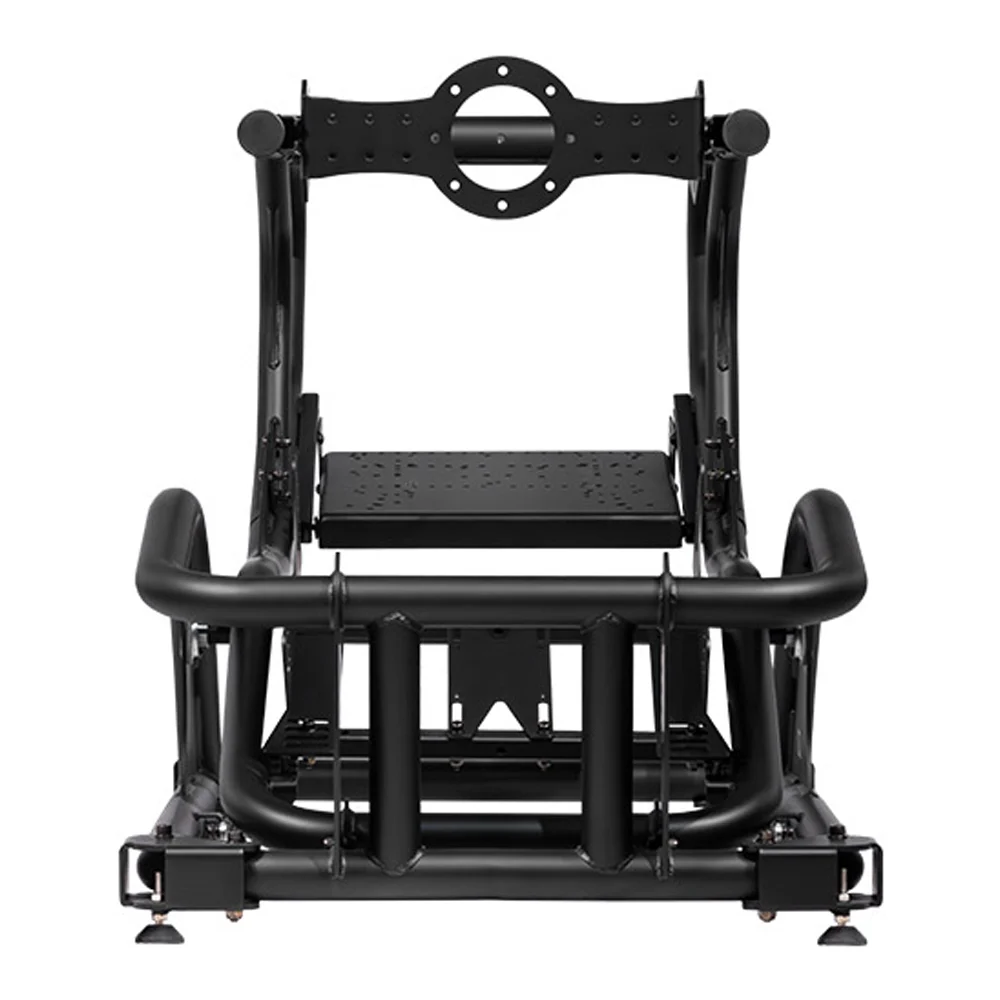

Dyn X - Poste de pilotage |
| Groupe Ergonomie |
5 - 99e centile Hommes |
| Dimensions assemblées (position la plus haute) |
1707 mm x 756 mm x 1044 mm (LxlxH) |
| Dimensions assemblées (position la plus basse) |
1591 mm x 756 mm x 998 mm (LxlxH) |
| Prêt pour le système d'actionneur de mouvement |
Oui |
| Monture Buttkicker |
Oui |

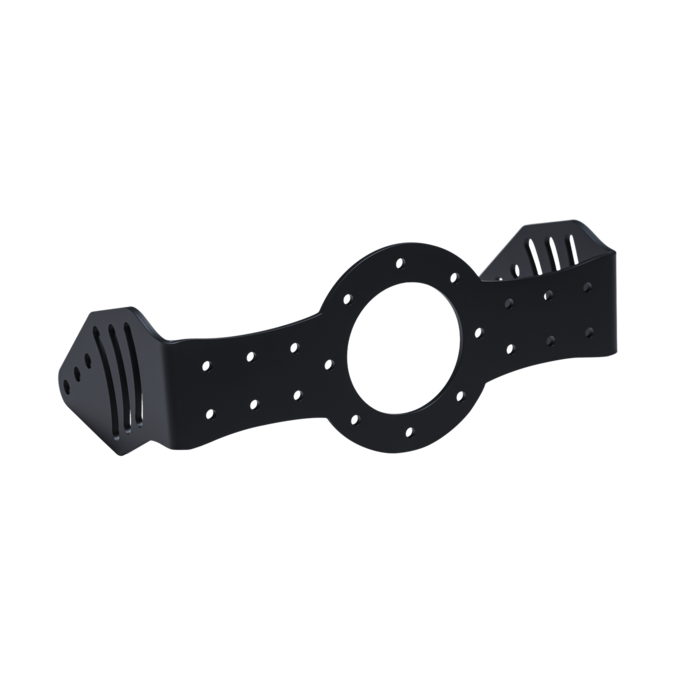

| Support de volant inclus |
Montage avant |
| Nombre de postes de conduite |
14 |
| Matériau du tube du cadre |
Acier (JIS STKM 13A) |
| Diamètre du tube du cadre |
50,8 mm |
| Épaisseur de paroi du tube du cadre |
2mm |
| Épaisseur du gousset |
5 mm |
| Matériau de montage du volant (tous les supports) |
Acier |
| Épaisseur du matériau du support de volant (tous les supports) |
6mm |
| Matériau du plateau de pédale |
Aluminium (5052) |
| Épaisseur du matériau du plateau de pédale |
5 mm |
| Matériau de montage du siège |
Acier |
| Épaisseur du matériau du support de siège |
3mm |
| Glissière du volant (avant/arrière) |
300 mm |
| Positions de montage du volant (montage avant et latéral) |
6 (3 réguliers + 3 avec monture inversée) |
| Degrés de réglage du support du volant (montage avant et latéral) |
Position 1 : 50°, Position 2 : 47°, Position 3 : 44°, Total : 80° (régulier + inversé) |
| Réglage de la hauteur du support du volant (montage avant et latéral) |
81 mm (6 positions) |
| Positions de montage du volant (montage sur plateau) |
4 (2 réguliers + 2 avec monture inversée) |
| Degrés de réglage du support au volant (montage sur plateau) |
Position 1 : 26°, Position 2 : 24°, Total : 60° (régulier + inversé) |
| Réglage de la hauteur du support de volant (montage sur plateau) |
140 mm (4 positions) |
| Glissière du plateau de pédale (avant/arrière) |
400 mm |
| Inclinaison du plateau de pédale (haut/bas) |
±45° |
| Élévateur du plateau de pédale (haut/bas) |
±100mm |
| Glissière du siège (avant/arrière) |
150mm |
| Inclinaison du siège (haut/bas) |
3 - 27° |
| Ascenseur de siège (haut/bas) |
30mm |
| Nombre de positions d'inclinaison du cadre |
14 |
| Inclinaison du cadre |
3 - 22° |
| Inclinaison combinée du cadre et du siège |
6 - 49° |
| Composante 2 |
Dyn X - Siège de course |
| Matériau de la coque du siège |
Plastique renforcé de fibre de verre (FRP) |
| Matériau du tissu du siège |
Daim synthétique de qualité supérieure (éco-daim) |
| Rembourrage du siège |
Mousse multi-densité / Mousse absorbant les chocs |
| Fentes pour harnais |
5 |
| Appui-tête |
Détachable et réglable |
| Composante 3 |

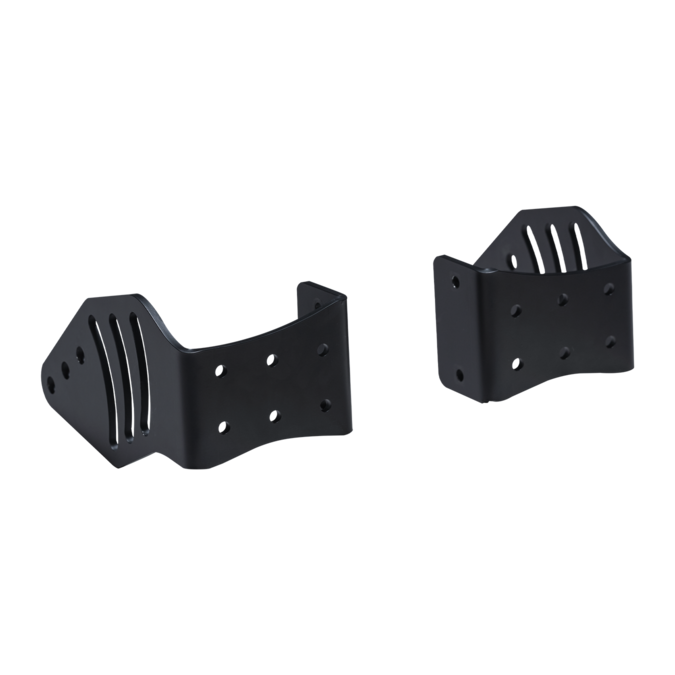

Dyn X - Supports de volant - Montage latéral |
| Montage latéral - Style de montage pris en charge |
Monté sur le côté |
| Montage latéral - Matériau |
Plaque d'acier doux de 6 mm |
| Montage latéral - Dimensions |
132,3 mm x 135,5 mm x 234,4 mm |
| Montage latéral - Degrés de réglage |
Position 1 : 50°, Position 2 : 47°, Position 3 : 44°, Total : 80° (régulier + inversé) |
| Montage latéral - Réglage de la hauteur |
81 mm (6 positions) |
| Composante 4 |

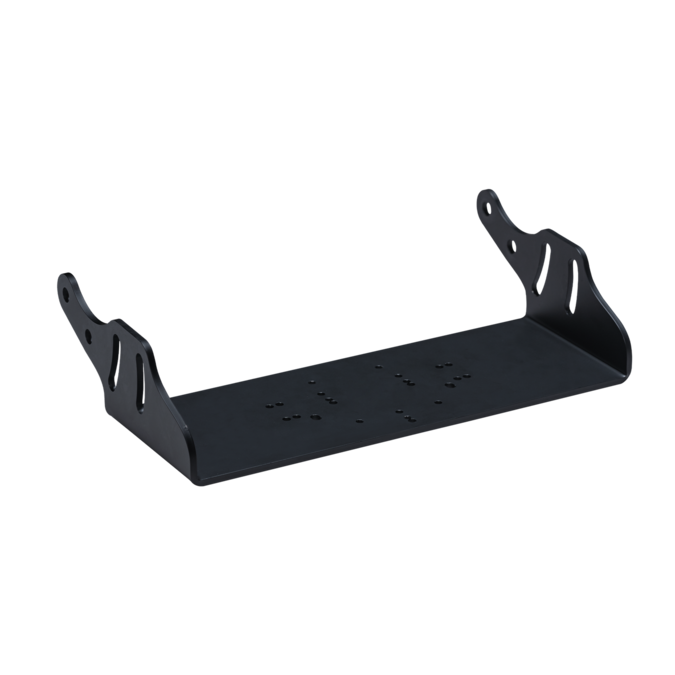

Dyn X - Supports de volant - Support sur plateau |
| Montage sur plateau - Style de montage pris en charge |
Monté sur bureau |
| Montage sur plateau - Matériau |
Plaque d'acier doux de 6 mm |
| Montage sur plateau - Dimensions |
435,6 mm x 106,2 mm x 249,0 mm |
| Montage sur plateau - Degrés de réglage |
Position 1 : 26°, Position 2 : 24°, Total : 60° (régulier + inversé) |
| Montage sur plateau - Réglage de la hauteur |
140 mm (4 positions) |
